階層違いのワーク搬送
複数階層がある工場や倉庫、多階層物流センターなどにおいて別の階へ製品、材料や仕掛品を搬送する際に使用するのは垂直搬送装置です。垂直搬送装置には、小さな製品からダンボールケース・プラスチックコンテナなどをコンベヤを使用して上下に搬送する装置や、パレットの上下階への移動に対応可能なリフト式垂直搬送機など、様々な方法・規模・機種があります。
階層違いのワーク搬送を行う装置

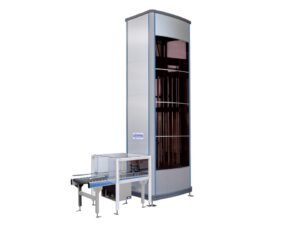

バーチカルコンベア
バーチカルとは『垂直な』という意味で、ワークをほぼ垂直に上下搬送するコンベアをバーチカルコンベアと呼びます。
完全に垂直に他階層へ搬送するバーチカルコンベアは最も省スペースで、ワークを水平に保ったまま確実に運びます。またリフト式では荷台が往復して動きますが、バーチカルコンベアでは連続して稼働するため、搬送能力に優れています。

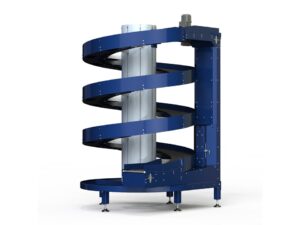

また、コンベアが螺旋階段のように上り下りするスパイラルコンベアは、バーチカルコンベアよりスペースは必要ですがコストは抑えられ、比較的小さなワークに有効な装置です。
スパイラルコンベアの動画はこちら

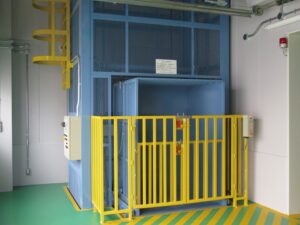

垂直搬送機
パレットなどを他階層に自動搬送する際に使用するのが垂直搬送機で、見た目は簡易版エレベーターのような装置です。人を乗せることは出来ません。
ラインに接続せず独立して使用する簡易リフト型の普及タイプや、コンベア式で搬送する自動タイプなどがあります。
階層違いのワーク搬送のポイント
他の階層へワークを搬送する装置を選定する際に注意する事項には次のような項目があげられます。
１．搬送物の条件
- 搬送物の大きさ、重さとその範囲
- 搬送物の材質、形状
- 搬送物の底面の状態
- 荷重の偏りの有無
２．搬送能力
- 時間あたりに必要な数量
- 上流・下流ラインの搬送能力
３．設置スペース
- 垂直搬送に割くことが出来る広さ
- 防火区画の確認
４．必要環境
- 耐水性、耐蝕性などが必要な場合(ステンレス仕様)
- HACCPやISO22000などの食品工場対応
- 防爆対応
５．ご予算
