消毒用アルコール梱包ライン
| 対象ワーク | 段ボール、角ボトル | ||
|---|---|---|---|
| 生産能力 | 最大供給能力15箱／分 | ||
| ワークサイズ | ・1Lボトル容器：φ120×H250 ・5L角容器：W120×L200×H300 | ||
| 業界 | 酒類・アルコール飲料 | ||
| 導入機器1 | 名称 / フリーローラーコンベヤ | ||
| メーカー名 ・型式 / オークラ輸送機株式会社/LS40075*2500-810H(SUS) | |||
| 導入機器2 | 名称 / 駆動ローラーコンベヤ | ||
| メーカー名 ・型式 / オークラ輸送機株式会社/390RW*75P*1600L*810H | |||
| 導入機器3 | 名称 / 製函機 | ||
| メーカー名 ・型式 / 積水化学工業株式会社/ワークメイト23R型 | |||
| 導入機器4 | 名称 / 封函機 | ||
| メーカー名 ・型式 / 積水化学工業株式会社/ワークメイト31E | |||
| 導入機器5 | 名称 / インクジェットプリンター | ||
| メーカー名 ・型式 / アルマーク株式会社/LINX8900MIDI | |||
| 導入機器6 | 名称 / 印字検査装置 | ||
| メーカー名 ・型式 / アルマーク株式会社 | |||
| 対象ワーク | 段ボール、角ボトル | ワークサイズ | ・1Lボトル容器：φ120×H250 ・5L角容器：W120×L200×H300 |
|---|---|---|---|
| 生産能力 | 最大供給能力15箱／分 | 業界 | 酒類・アルコール飲料 |
| 導入機器1 | 名称 / フリーローラーコンベヤ | ||
| メーカー名 ・型式 / オークラ輸送機株式会社/LS40075*2500-810H(SUS) | |||
| 導入機器2 | 名称 / 駆動ローラーコンベヤ | ||
| メーカー名 ・型式 / オークラ輸送機株式会社/390RW*75P*1600L*810H | |||
| 導入機器3 | 名称 / 製函機 | ||
| メーカー名 ・型式 / 積水化学工業株式会社/ワークメイト23R型 | |||
| 導入機器4 | 名称 / 封函機 | ||
| メーカー名 ・型式 / 積水化学工業株式会社/ワークメイト31E | |||
| 導入機器5 | 名称 / インクジェットプリンター | ||
| メーカー名 ・型式 / アルマーク株式会社/LINX8900MIDI | |||
| 導入機器6 | 名称 / 印字検査装置 | ||
| メーカー名 ・型式 / アルマーク株式会社 | |||
包装・梱包ライン工程
-
搬送コンベヤ
-
重量チェッカー
-
製函機
-
封函機
-
梱包機
-
ローラーコンベア
※赤色は自社導入範囲
お客様の課題
アルコールを製造されているメーカー様より、設備老朽化に伴う、梱包ラインの更新要望を頂戴しました。更新に伴い、以下の課題がありました。
・有効スペース内で梱包ラインの省人化を実現し、生産性を向上する
・梱包ラインに使用していた既存設備を流用することで、初期コストを抑える
・発注後、1ヶ月という短納期でラインを構築する
・重量チェッカーへのワーク送り出しなど、ラインの制御関係も当社に依頼することで、委託先を一社に絞る
製品仕様と上記のご要望を考慮し、ライン提案を行いました。
提案内容

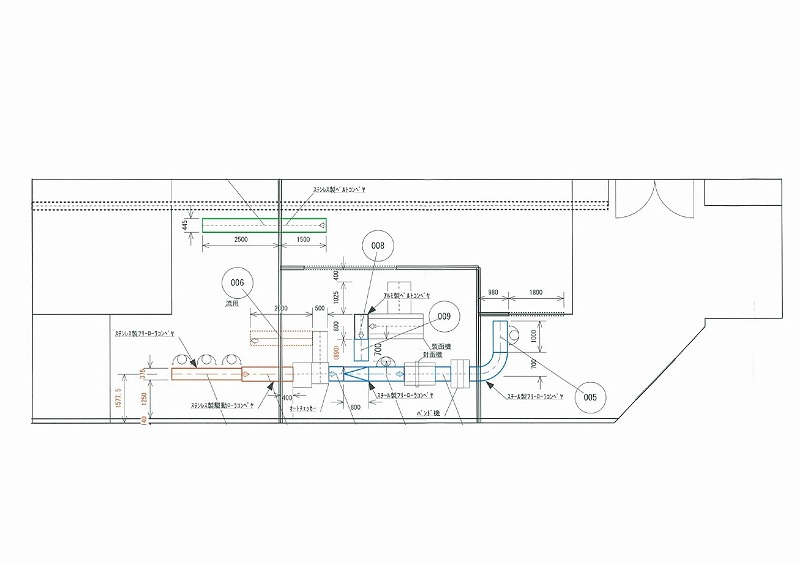

有効スペースが限られていましたが、動線も考慮し、かつ既存のコンベアを使用できるようにレイアウト設計を行いました。IJPや、駆動ローラコンベア、封函機は新規導入としましたが、他設備は既存設備を流用し、初期コストを抑えました。
また、短納期対応可能な機器を選定し、制御仕様を自社にて検討し発注することで、発注後1ヶ月で納品するという短納期対応が可能となりました。
導入の効果・当社のサービス
消毒用アルコールの梱包ラインの自動化において、省スペース化やコスト最適化、短納期対応を実現したことで、お客様に大変満足頂いた事例となります。
包装・梱包ライン 自動化.comは、梱包ラインの自動化実績を数多く持ちます。お客様のご要望に基づき、最適な機器・ラインをご提案させて頂きますので、お気軽にご相談ください。
当事例に関わる 資材
納入を弊社にて行っています。

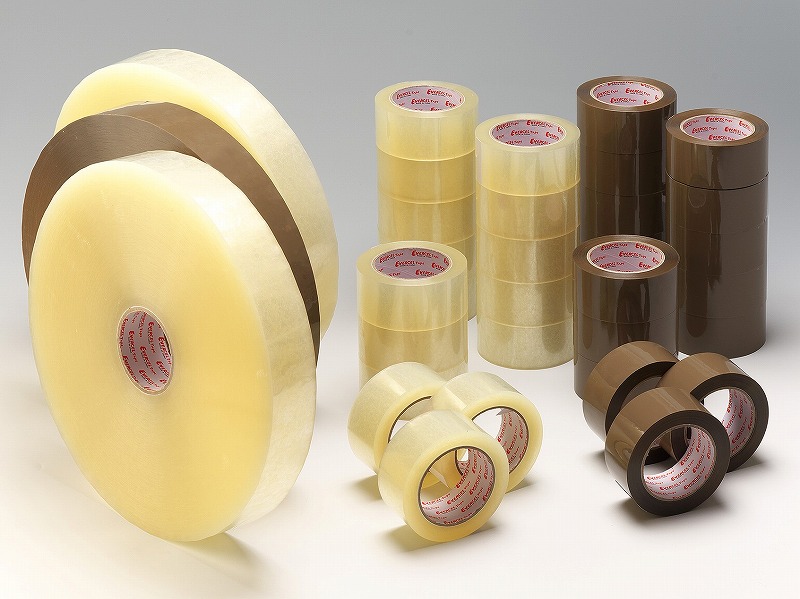

OPPテープ長尺巻き
各種メーカー取扱により機械との相性（機械適正）を把握いる為、コストパフォーマンスに優れた商材をご提案致します。

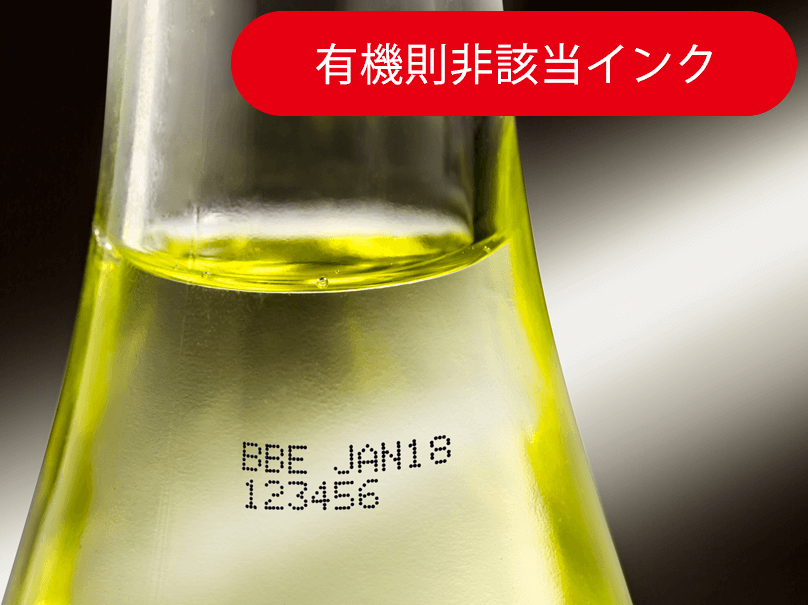

IJP用補充インク
作業環境に応じたインクにより印字テストや製品の供給が可能です。
